1/25/2021，光纤在线讯，如果您的工作是和高反膜或抗反射膜的性能表征相关，那您一定知道它有多麻烦！但如果告诉您，有一键解决膜层表征的办法，仅仅是轻击鼠标就能得到膜层任意波长的特性，并且精度还很高，您是否想尝试一下？

新一代的glacier-c超连续光腔衰荡反射仪正是为此而生[b]
可测量到的镜面反射率数值高达99.9995%
常规的基于吸收和反射的测量方法灵敏度有限，难以准确表征如今的超反射涂层性能。这两种方法测量的反射率极限的典型值＜99.9%，对应着光损耗＞1000ppm。

而腔衰荡反射仪，例如超快创新公司（ultrafast innovations gmbh）新的glacier-c产品，是通过探测光腔内的能量衰减来测量光损耗。由于光在腔内经历了多次的往返损耗，每次的损耗越小，光在腔内驻留的时间就越长，最终能获得足够高的灵敏度。glacier-c系统能测量到的样品的光损耗在1000ppm到5ppm之间，对应的反射率为99.9%到99.9995%。

[b]测量450nm到2000nm范围内任意波长的膜层特性
当前的反射仪大都是基于激光二极管的方式，其能提供的测试波长受限于激光的输出波长，通常只能提供单波长，双波长，或最多三波长的测试。

而glacier-c产品能为您提供不受限制且特别灵活的波长选择，轻击鼠标就可以在450nm到2000nm范围内选择任意波长进行测试，简单又高效。

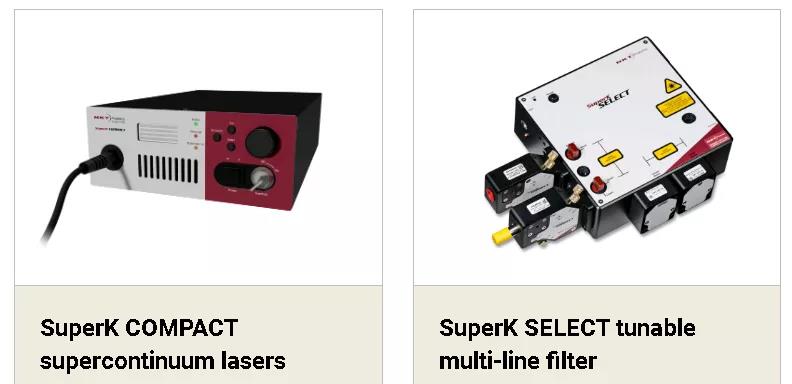

您肯定要问了，这是如何实现的呢？其实，除了采用腔衰荡技术，glacier-c系统还使用了超连续谱白光光源和可调单色滤波器。超连续谱白光选择的是nkt photonics公司的superk compact光源，可提供超宽的波长范围，同时搭配了superk select可调滤波器，对输出光谱范围内的任意波长进行选择。

这就为用户提供了特别灵活的膜层表征能力。只需要一台设备，就可以完成反射镜和膜层在任意波长上的特性表征。

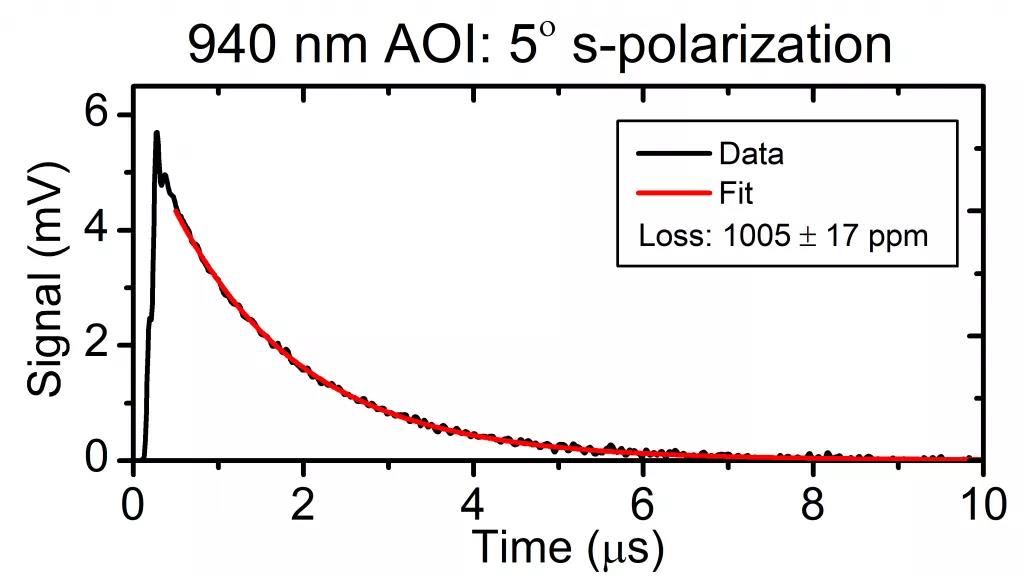

超快创新公司使用glacier-c在940nm波长测量到的某片镀膜后的晶圆的反射率损耗曲线。该曲线数据是通过衰荡腔加入样品前后的损耗值做差得到的。这也证明了glacier-c系统的强大，不仅能测量反射镜的反射率，也能对其他表面，如晶圆或镀有抗反射膜的光学器件进行宽波段的表征。

glacier-c能辅助科研人员利用镀膜设施简单高效的开发并表征膜层质量，监控镀膜过程，设计反射镜以及研究高反膜和低损耗抗反射膜的特性。

助力公司生产和科学研发

nkt超连续谱光纤激光器，该系列面向行业近二十年。产品性能稳定可靠，可替代多波长激光器、低功率宽带光源（比如ase、sled），广泛应用于显微成像、荧光寿命分析、光学相干断层成像、白光干涉、光谱分析等领域。

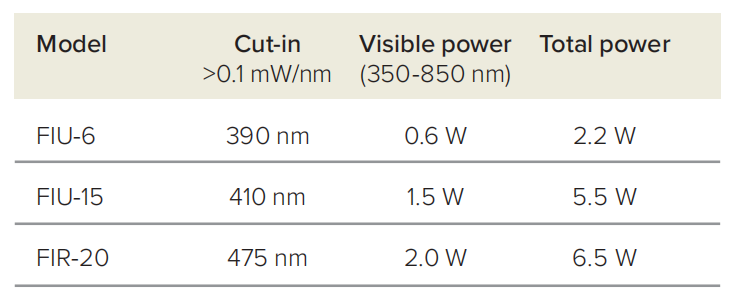

技术参数
重复频率：78 – 2mhz（150 khz或320mhz可选）
光谱范围：390-2400nm（uv拓展波段可选）
总功率：6.5w（110mw等不同功率型号可选）
触发输出抖动：<20ps
光束质量m2：<1.1
输出光束：高斯，单模
输出选项：准直输出

该产品操作简单，免维护。丰富的滤波配件设计，可满足单波长输出、多波长同时输出、宽带输出等不同应用需要！欢迎大家来电咨询~
