8/21/2023，光纤在线讯，首先我们来简单了解一下关于pon的介绍：01什么是pon网络
pon是“passive optical network”的缩写，是一种基于光纤的网络技术。pon网络通过单向的光信号传输来实现数据、语音和视频等信息的传输。pon网络可以支持多个传输速率和距离要求，因此广泛应用于ftth、fttb（fiber to the building）和fttp（fiber to the premises）等光纤接入网络中。它还具有高带宽、低延迟和可靠性高等优点，使其成为目前最受欢迎的光纤接入网络威尼斯5139手机版的解决方案之一。
02.pon网络的组成
pon网络通常由三部分组成：光线路终端（olt）、光分配器（odn）和用户终端（onu/ont）。光线路终端连接互联网，将信号转换为光信号并通过光纤传输到光分配器；光分配器将光信号分配到不同的用户终端上；用户终端接收并解码光信号，然后将数据传输到用户设备上。
03.pon网络的优点
pon网络具有高速、高带宽、安全可靠等优点，被广泛应用于宽带接入、企业局域网、机房互联等领域。
pon网络发展趋势
1、根据market research future发布的《fiber optic market research report: by cable type, optical fiber type, applications – global forecast till 2027》报告显示，全球光纤市场规模将在2018年至2027年期间以12%的复合年增长率增长，到2027年将达到57亿美元。
2、根据ihs markit发布的报告显示，2019年第三季度全球pon设备市场收入同比增长了14％，并预计在未来几年里将继续保持增长。

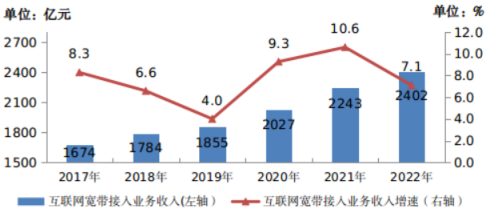

3、根据工信部2022年的通信业部门的带宽接入业务增长数据，来看，中国市场的的pon网络部署稳步处于增长趋势。
根据韦乐平在 2017 全球光纤光缆大会上的发言，中国光传输设备发货量占全球的 40%、 光接入设备占 70%、数通设备 25%、光纤 60 %、光器件约 15%。
作为一种新型的光纤接入技术，pon网络正在得到越来越广泛的应用。未来几年里，pon网络的发展趋势主要有以下几个方面：
• 更高的带宽：人们对高速互联网的需求不断增加，未来pon网络的带宽将会不断提升。
• 更低的成本：随着技术的不断进步和规模的扩大，未来pon网络的建设成本将会逐渐降低。
• 更强的安全性：未来pon网络的安全性将会得到进一步加强。
• 更广泛的应用场景：未来pon网络的应用场景将会越来越广泛。
• 总之，pon网络作为一种新兴的光纤接入技术，其未来的发展前景十分广阔。
pon测试对象

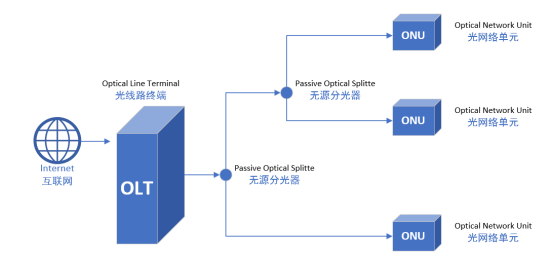

• pon的组成：pon 由光线路终端 olt（optical line terminal）、光网络单元 onu（optical network unit）和无源分光器 pos（passive optical splitter）组成。
• 测试的主要对象：olt onu。
• 测试的项：网络性能测试，吞吐测试，压力测试，长稳定性能测试。
pon测试方案/研发
01.测试背景：上下行流量转发不丢包

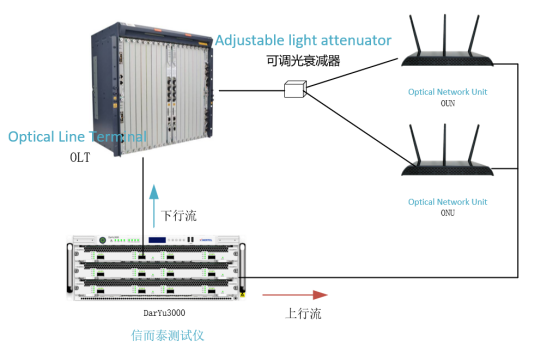

02.测试拓扑
03.测试流程
1、第一步：onu注册到olt，在光纤通信中，光猫可以接收的光强度一般为-9到-28 dbm之间。通过可调光衰调节光的强度，再让onu与olt直接通过光纤相连接。在olt上配置onu的注册上线，并配置其vlan，以及流量模块等相关信息。
2、第二步：onu上配置相对应的模式，常见的模式中有透传（桥），路由两种模式，前期测试建议先使用透传模式进行测试。透传模式测试完成后，再进行路由模式的测试。配置onu为桥模式后，需给其添加与olt上相同的vlan，这个需要保持与olt的一致。否则流量将会不通。
3、完成以上两步，则可以进行流量的测试。
4、信而泰测试仪-流量配置：

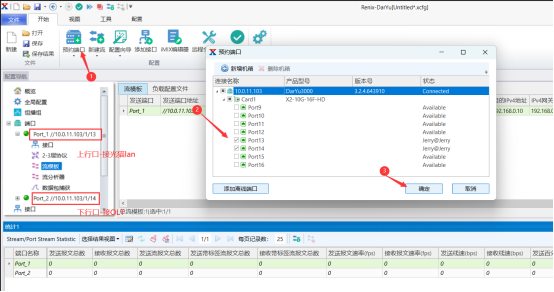

a. 打开xinertel测试软件renix，打开后进行预约端口操作。port-1对应接olt的端口，为下行口，port-2对应光猫的lan口，为上行口。

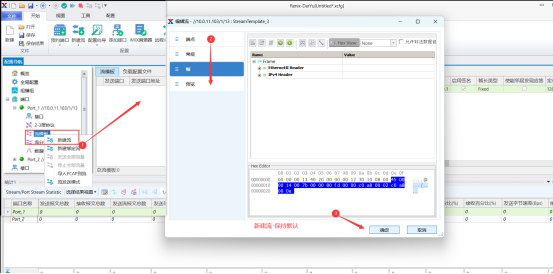

b. 开始配置上行流量：上行流量连接的是光猫lan口的一侧，这一侧通常对流量没有太多的要求。

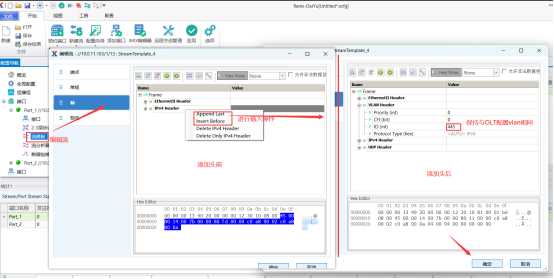

c. 【上行流】可选操作—添加udp/tcp，添加vlan，若添加后流量不转发，可以删除已添加的帧头。

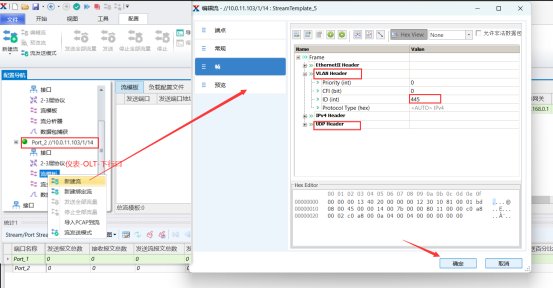

d. 开始配置下行流量：下行流量对接的是olt的一端，通常情况下对流量有一定要求。
常见要求1：配置与olt相同的vlan。
常见要求2：添加udp帧头。光猫的机制，导致其对流量有一定的要求。需添加帧头后开始测试。

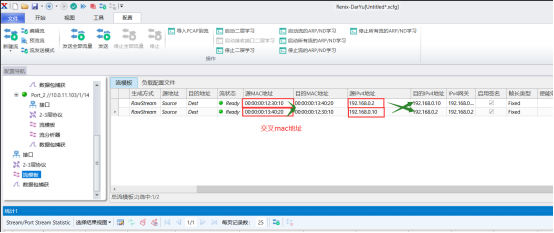

e. 最后一步，调整mac地址与ip地址，设置一个速率开始测试。

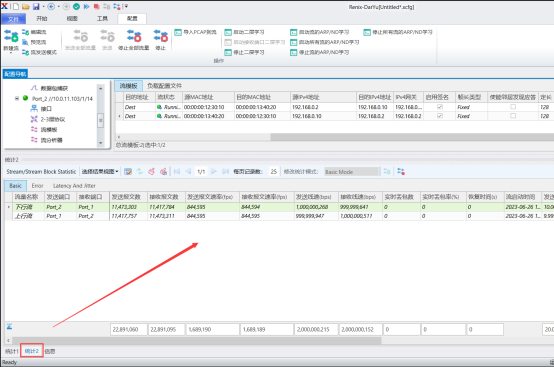

结果查看：在统计2中查看相关的流量统计结果。
