4/03/2023，光纤在线讯，上个月，西班牙初创公司 ipronics 宣布该公司的第一批可编程光子芯片开始出货给位于欧盟和美国的客户。这家光子技术公司由“欧洲地平线”科研计划的研究与创新活动资助，致力于开发可编程光子计算芯片。（什么是欧洲地平线？）

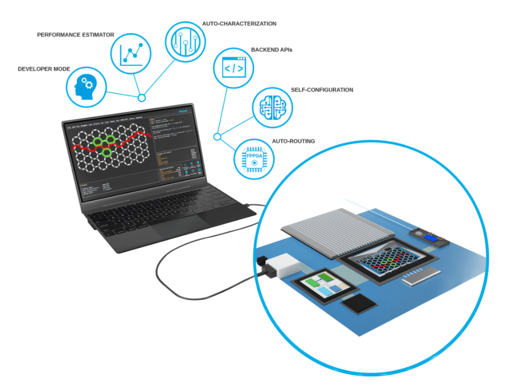

ipronics 公司设计的可编程 c 波段光子芯片，由 72 个以六边形配置排列的调谐单元以及 64 个输入/输出端口组成。基于该芯片的 smartlight 处理器可以提高不同电子设备的处理能力，以光速传输数据，同时显著降低功耗。
值得注意的是，该芯片的功耗比传统电子 ic 低 10 倍，同时处理的信息量更大，工作速度提高 20 倍。该芯片的光学硬件可以通过软件进行编程和配置，以满足不同应用的需求。

这项技术的可编程特性开启了新的商业应用，它能够通过软件生成光学功能，大大缩短了产品上市时间以及系统设计、原型制作和生产的总成本，并有望应用到多个领域，包括光计算、光通信、激光雷达、生物传感以及量子应用等。

可编程光子芯片的商用，同样离不开设计软件的助力。从芯片版图设计到功能验证，都需要专业的光电子芯片设计软件的参与。


luceda ipkiss 光电子芯片设计自动化平台

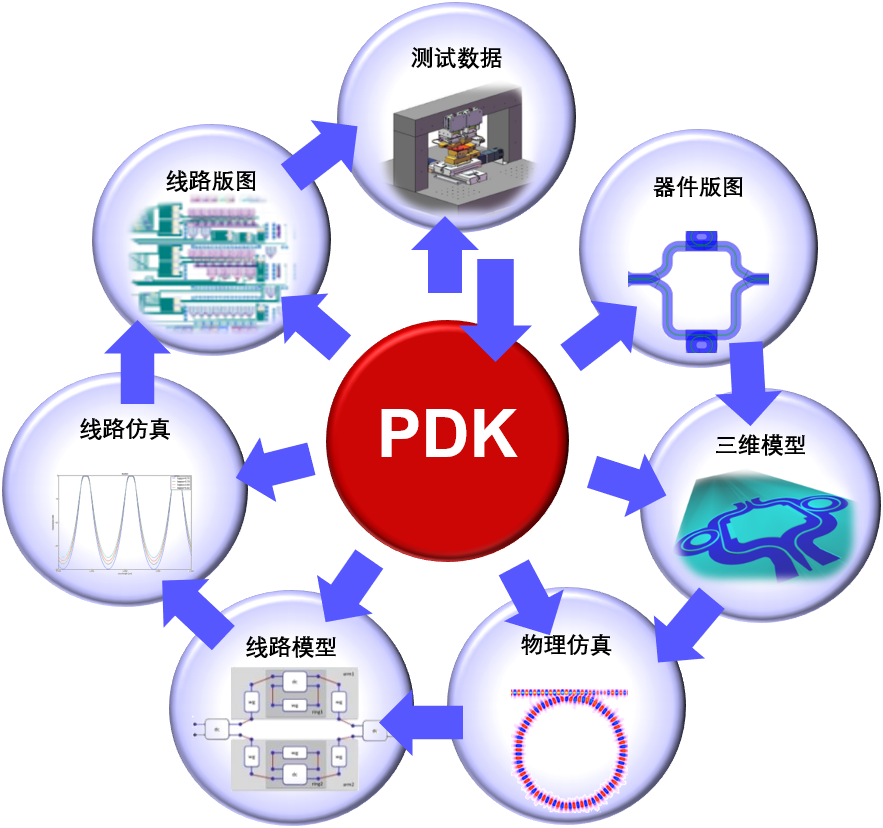

luceda ipkiss 光电子设计自动化平台，包含器件设计到线路验证的全流程，其中两大基本功能就是集成光子线路的版图设计与线路仿真。

可编程光子芯片的版图设计

ipkiss 的版图设计功能，采用参数化和层级化的设计框架，简化复杂光子集成线路版图设计的同时，支持快速调整版图结构参数。视频中，我们演示了将可编程光子芯片的网格数目由 3*3 改为 5*5，ipkiss 自动完成波导与金属的布线：


luceda ipkiss 波导与金属线自动布线

可编程光子芯片的功能验证

同样，我们可以在 ipkiss 上对设计好的可编程光子芯片进行时域和频域的线路仿真，验证芯片的性能。如在 ipkiss 中通过线路仿真来验证可编程光子芯片的可调延时功能：


luceda ipkiss 可编程光子芯片可调延时功能验证

小结

可编程光子芯片的出现为光子学领域的发展注入了新的活力，专业的光电子芯片设计软件将助力 ppc 不断提升其性能和功能，促进光子学技术实现创新突破，带来更多的应用前景和市场机会。
