1/8/2019,随着om5多模光纤的推广，以及40g/100g数据中心传输网络的大规模部署，短波波分复用swdm技术逐渐走进人们的视野，并且开始得到应用。

  什么是swdm技术?

  短波波分复用就是借鉴单模光纤的波分复用(wdm)技术，扩展传输时所用的波长范围，从传统的多模光纤所用的850nm扩展至850nm-950nm，利用性价比高的短波的垂直腔面发射激光(vcsel)光源和优化的宽带多模光纤(wbmmf)，在一根多模光纤上支持四个波长传输数据，把需要的光纤芯数降低为原来的1/4，同时提高光纤的有效模式带宽(effective modal bandwidth，emb)，延长传输距离。

  swdm的工作原理

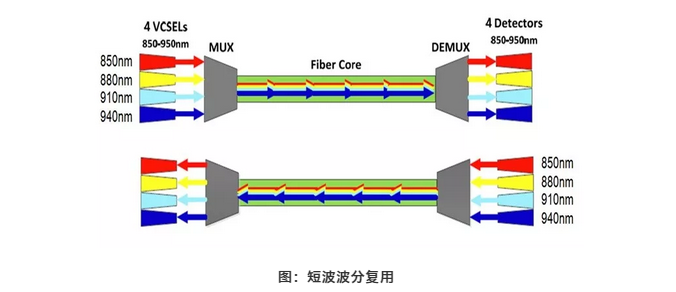

  当波长大于850 nm时，多模光纤的色散带宽增加，传输距离提高。swdm技术采用的工作波长从850 nm开始，每隔30 nm增加一个波长，即：850nm，880nm，910nm和940nm。在短波波分复用模块中，4 个vcsel 产生4 个不同波长的光信号，复用到单条链路上，所有的vcsel 和光耦合在光模块中进行。在模块的接收端，信号被解复用，并转化为平行的电信号。采用并行的两根光纤，即可完成一发一收的数据传输。

  swdm 多源协议


  swdm 多源协议(multisource agreement，msa)是致力于定义swdm 光收发机的光学参数并促进其应用的产业联盟。其成员目前包括八个公司。2017 年3 月，100g 短波波分复用多源协议(swdm msa)组首次发布了40g 和100g 的两个swdm 标准。msa 定义了用于以太网的100gbit/s 的光收发机的4 x 10 gbps 和4 x 25 gbps 的swdm 光接口。对于40g，两个收发机间的多模光纤长度范围为2m 至440m，单方向上的每个通道的信号速率为10.3125 gbps。在100g 标准中，为了保证系统的可靠性，需要增加前向纠错模块。两个收发机间的多模光纤长度范围为2m 至150m。单方向上的每个通道的信号速率为25.78125 gbps。


  40g/100g宽带多模光纤的传输距离

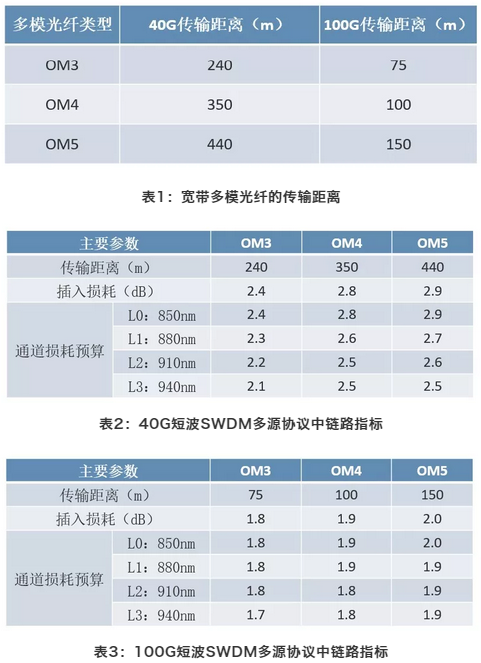

  对om3、om4 和om5 多模光纤而言，在40g 的工作范围最小为2m，最大传输距离分别为240m、350m 和440m。在100g 的工作范围最小是2m，om3、om4 和om5 多模光纤的最大传输距离分别为75m、100m 和150m，如表1所示。

  swdm4模块的组成

  swdm4 模块包括以下几个部分：四个不同波长的光发射机，四个带有信号探测器的光接收机，波分复用器和解复用器，多模光纤双工光连接器。100g 的光模块框图如下图所示。





  来源：cteam数据中心布线国际标准研究报告

  编辑：罗森伯格光纤基础设施
